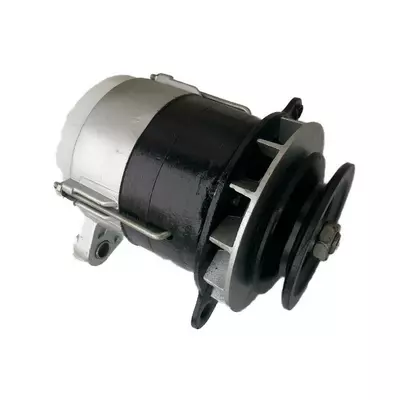

Генератор МТЗ, Д-240 Г464.3701 (14В/0,7 кВт)

Опис товару

На тракторах серії МТЗ встановлюється трифазний генератор змінного струму Г464.3701 (рисунок 1) з одностороннім електромагнітним збудженням, розміщений на правій стороні двигуна на кронштейні (поз. 16). Генератор отримує обертання від колінчастого дизеля через ремінну передачу, перетворюючи таким чином механічну енергію в електричну енергію змінного струму. Але струм, що виробляється акумуляторною батареєю, є постійним, тому перед попаданням в схему змінний струм генератора пропускається через трифазний кремнієвий випрямляч (поз. 10), перетворюючись в постійний.

Основними частинами генератора є статор (поз. 13) і ротор (поз. 14). Статор зібраний з листів електротехнічної сталі. Внутрішня його сторона має дев'ять виступів, на яких розміщені котушки трифазної обмотки. Кожну фазу утворюють три котушки, які мають послідовне з'єднання; самі фази з'єднані за схемою "трикутник", виведені кінцями до контактних болтів панелі (поз. 8) і з'єднані з випрямлячем. Ротор генератора напрессован на вал і виконаний у вигляді шестипроменевої зірки. Вал здійснює обертання в шарикопідшипниках (поз. 11, 25) передній (поз. 24) і задній (поз. 7) кришок. На вихідному кінці вала знаходиться закріплений гайкою (поз. 31) і стопорною шайбою (поз. 30) чавунний литий одноручьевой шків (поз. 29), до якого кріпиться крильчатка вентилятора (поз. 28).

До передньої кришки генератора МТЗ (поз. 24) приварені дві лапи, одна з яких необхідна для регулювання натягу, а інша – для кріплення генератора. До задньої кришки (поз. 7) приварена всього одна лапа, призначена для кріплення. Циліндричні частини кришок виконані з отворами, через які здійснюється стік конденсату, а також потрапила всередину генератора рідини. До торцевої внутрішньої частини передньої кришки прикріплена котушка збудження (поз. 20). Кришка і статор зафіксовані відносно один одного від повороту і стягнуті гвинтами.

Випрямляч складається з корпусу і тепловідведення, які відлиті з алюмінієвого сплаву. Крім того, у випрямлячі знаходяться шість кремнієвих діодів, три з яких, мають зворотну полярність, запресовані в корпус випрямляча, а три, які мають пряму полярність, ― в тепловідвід, який ізольований від корпусу.

Рис.1 ― Генератор Г464.3701 трактора МТЗ (Д-240)

1 – гвинт; 2 – регулюючий пристрій; 3 – кришка регулюючого пристрою; 4 – втулка втулка; 5 – ізолятор; 6 – розрізна втулка; 7 – задня кришка; 8 – панель висновків; 9 – болт; 10 – випрямляч; 11 – шарикопідшипник; 12 – планка; 13 – статор; 14 – ротор; 15 – розтяжка; 16 – кронштейн генератора; 17 – болт; 18 – гайка; 19 – шайба; 20 – котушка збудження; 21 – стяжний болт; 22 – втулка ротора; 23 – щиток; 24 – кришка передня; 25 – шарикопідшипник; 26 – кришка підшипника; 27 – гвинт; 28 – крильчатка вентилятора; 29 – одноручьевой шків; 30 – шайба; 31 – гайка.
