Опис товару

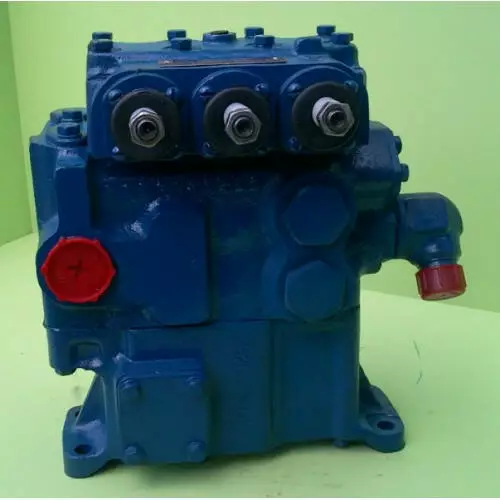

Призначення Р160 3/1-111-10

Гідророзподільник Р160 3/1-111-10 призначений для установки в гідросистеми загального призначення тракторів, сільськогосподарських і дорожніх машин з насосами продуктивністю 160 л/хв, де виконує наступні функції:
– розподіл потоку робочої рідини, що нагнітається гідронасосом, між споживачами (силовими гідроциліндрами, гидродвигунами тощо);
– захист від перевантажень гідросистеми в позиціях золотника "Підйом" і "Опускання примусове" (режим запобіжного клапана);
– розвантаження гідросистеми при нейтральній позиції золотника допомогою переливу робочої рідини в бак (холостий хід).

Технічні характеристики Р160 3/1-111-10

• Конструктивне виконання - моноблочний, клапан-але-золотниковий
• Гідроклапан - непрямої дії запобіжно-переливний
• Число золотників - 3
• Керування золотником - ручне
• Умовний прохід - 25 мм
• Витрата робочої рідини, л/хв
  • номінальний 160
  • максимальний 200
  • мінімальний 100
• Тиск розвантаження, МПа - не більше 0,3
• Робоча рідина - масла з кінематичною в'язкістю в пре-справах 60 мм2/с....70 мм2/с
• Клас чистоти не грубіше 16
• Тонкість фільтрації - 25 мкм
• Внутрішня герметичність - обмежує просад-ку піднятого штока циліндра з вантажем за 30 хв при Рст=6,5-7,5 МПа, см3 300


Правила транспортування та зберігання

Гідророзподільник Р160-3/1-111-10 повинен зберігатися в упаковці або без неї в сухому добре провітрюваному приміщенні. При зберіганні повинна бути забезпечена з-хранность консервуючої мастила на зовнішніх нефарбованих поверхнях.
Всі вивідні отвори, які належить використовувати як присоедине-ня до гідросистемі машини, повинні бути закриті гумовими або пластмас-совим пробками, інші отвори – металевими заглушками.
При транспортуванні слід оберігати тару з гидрораспределите-лями від різких ударів і впливу атмосферних опадів.

Вказівки по експлуатації

• Гідророзподільник Р160 3/1-111-10 повинен бути розміщений на машині не нижче, ніж на рівні верхньої точки масляного бака.
• Перед установкою гідророзподільника в гідросистему машини слід видалити гумові або пластмасові пробки, якими були тимчасово закриті приєднувальні отвори в корпусі.
• З'єднувальна арматура повинна забезпечувати повну герметичність.
• При низьких температурах навколишнього повітря гідросистему перед початком роботи слід прогріти.
• При тривалій роботі температура робочої рідини не повинна перевищувати 80 С.
• Для безвідмовної роботи розподільника необхідна ретельна фільтрація масла, що досягається установкою фільтру в заливну горловину бака і в зливну магістраль гідросистеми.
• Необхідно ретельно стежити за станом фільтрів гідросистеми, так як забруднення масла може порушити роботу клапанів гідророзподільника і пристроїв автоматичного повернення золотників.
• При роботі з навісним сільськогосподарським знаряддям золотник повинен перебувати у позиції "Плаваюча". Установка золотника в позицію "Нею-тральная" при працюючому знарядді може привести до поломки циліндра.
• Золотники, які не використовуються в роботі, повинні бути встановлені в позицію "Нейтральна".
• Не слід примусово утримувати в позиціях "Підйом" і "Опускання примусове" після закінчення робочого ходу керованого гідродвигуна щоб уникнути перегріву гідросистеми.

Структура позначення гідророзподільників типу Р160

Р 160 3 / 1 - ХХХ–Х

P - розподільник

160 - номінальна витрата, л/хв

3 - код тиску

1 - код експлуатаційного призначення (для автономного застосування в гідросистемах)

ХХХ - коди типів золотників
(порядок кодування від переливного клапана)

Х - модифікація

Класифікація розподільників по тиску (3-е виконання по тиску)

Номінальний тиск - МПа 16
Максимальний тиск - МПа 20
Тиск настроювання запобіжного клапана - МПа 19+-1
Тиск настроювання повернення золотників в нейтральну позицію (тільки для Р160-3/1-222) - 17 МПа
*За погодженням із замовником тиск налаштування може бути змінено.

Характеристика розподільників типу Р160 в залежності від конструктивного виконання

Р160-3/1-222 – з зворотним клапаном, двома напірними гідролініями
Р160-3/1-111 – з зворотним клапаном і однієї напірній гідролінії
Р160-3/1-111-10 – з зворотним клапаном, двома напірними гідролініями

Габаритні і приєднувальні розміри
