Клапан Витрати Т-150 151.40.039-1, Розподільник/коробочка гура 151.40.053, Клапан регулятор витрати.

Опис товару

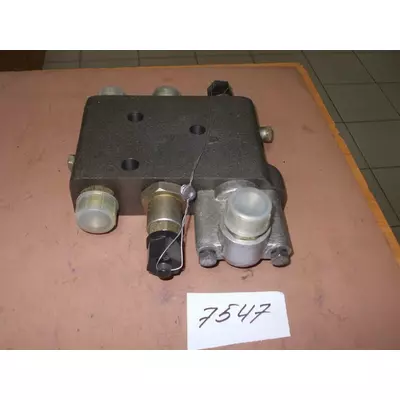

Клапан витрати кермов.прав.(плита)Т-150 151.40.039-1 Запчастини до трактора Т-150 Клапан витрати забезпечує постійне подавання робочої рідини до золотника розпр

Клапан витрати кермов.прав.(плита)Т-150 151.40.039-1 Запчастини до трактора Т-150

Клапан витрати забезпечує постійне подавання робочої рідини до золоту розподільника гідроприводу кермового керування незалежно від об'ємного подавання насоса, а також для запобігання гідравлічній системі кермового керування колісного трактора Т150К від перевантажень.
Клапан витрати складається з корпусу, клапана постійної витрати з пружиною та регулювальним гвинтом, кутової муфти. Крім того, у корпусі встановлений запобіжний клапан із сідлом, пружиною та регулювальним гвинтом.
У клапані постійної витрати є дросельний отвір, розрахований на перепускання постійного об'єму робочої рідини, що забезпечує стійку роботу механізму кермового керування трактора. Під напором робочої рідини, що надходить від насоса в нагнітальний отвір, клапан стискає пружину та зсувається в бік регулювального гвинта, відкриваючи отвір для скидання надлишку робочої рідини на злив. Клапан постійної витрати встановлений під кабіною на правому задньому її кронштейні, з'єднаний із нагнітальним трубопроводом насоса через отвір і трубопровідом золотника гідросистеми кермового керування через штуцер. Зливна порожнина клапана з'єднана з баком гідросистеми.

Для чого слугує коробка запірних клапанів гідропідсилювача керма трактора К701 і як вона влаштована?
Відповідь. Коробка запірних клапанів призначена для замикання робочої рідини в порожнинах циліндра (циліндрів) повороту в гідравлічній системі кермового керування трактора К701. Запірний клапан перешкоджає переміщенню поршня силового циліндра під дією зовнішніх сил.
Так само конструкції коробка запірних клапанів застосовується в гідропідсилювачі трактора Т150К, однак в останньому випадку її називають запірним клапаном 151.40.056.
Коробка запірних клапанів прикріплена до корпусу розподільника гідропідсилювача керма тракторів К701 і Т150К.
