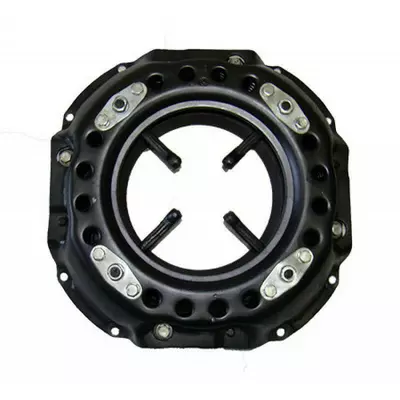

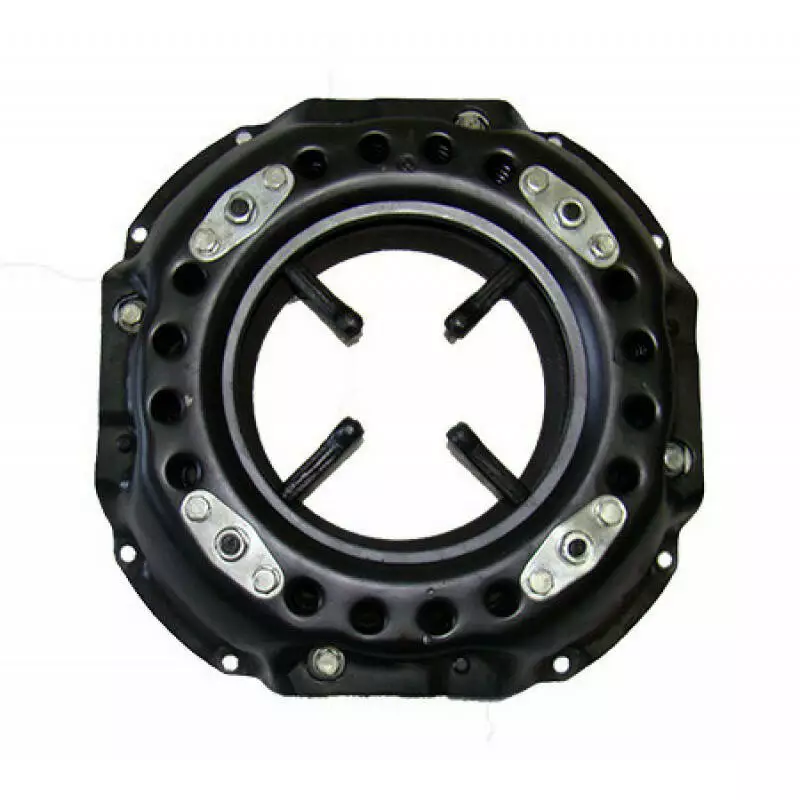

Кошик (муфта) зчеплення ЗІЛ-130

Опис товару

Кошик зчеплення ЗІЛ-130

На автомобіль ЗіЛ-130 встановлюється сухе фрикційне постійно замкнутого типу зчеплення з механічним приводом і периферійними пружинами. Зчеплення розташоване в картері, виготовленому з чавуну, який прикріплений до двигуна. Штампований сталевий кожух кошики зчеплення болтами прикріплений до маховика двигуна. Натискний диск із чавуну чотирма парами пружин пластинчастого типу з'єднується зі шкіркою; через нього пружини передають крутний момент на натискний диск. Між кошиком (натискним диском) і кожухом по колу розміщені  циліндричні пружини, які центруються спеціальними виступами на кожусі та натискному диску. Між пружинами та диском зчеплення  для зменшення нагрівання пружин розташовані шайби теплоізолювальні, які ще запобігають втраті властивостей пружності пружин під час нагрівання.

Вільний хід педалі зчеплення здійснюється за допомогою регулювальної гайки  зміною довжини тяги. Зазор водночас може варіюватися від 1.5 до 3 мм. За меншого значення можливе прокручування зчеплення, що неминуче призведе до підвищеного зношування витискного підшипника, важелів вимкнення й накладок. Під час ремонту та складання зчеплення за потреби регулюють важелі вимикання зчеплення за допомогою гайок на опорних виделках. Необхідне це регулювання для запобігання переміщення натискного диска з перекосом у момент вимкнення зчеплення, інакше натискний диск відходить із перекосом від ведмедика, що захопить за собою інтенсивне знос зчеплення. У разі руйнування фрикційних накладок можливе їхнє заклинювання між провідним і відомним диском, що призведе до неповного вимкнення зчеплення. Цю несправність усувають через заміну накладок.
