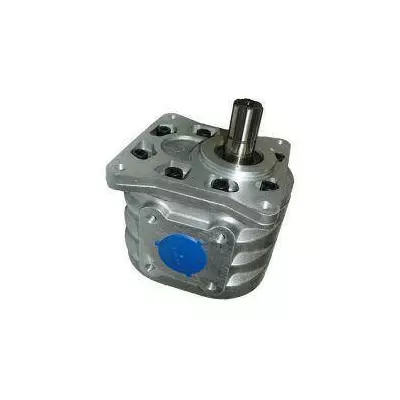

Насос шестерний НШ-100

Опис товару

ЗВИНІТЕ ПРИВАГИ НА ВСІ ІНТЕРІЄДНУЮВАННЯ!!

Виробництво продажу насоса шестерного НШ-100А3

 Ремонт насоса НШ 100, Рем комплект НШ...

Насос НШ-100А-3 складається з таких основних елементів: корпус, кришка, підтискна обойма, підшипникова обойма, тягова шестірня, відома шестерня, що центрує втулка, а також ущільнювальні та кріпильні деталі. Водяна і тягова шестерні є в підшипникова обойма, яка виготовлена в формі напівциліндра, що має чотири підшипникові гнізда. Підтискна обойма призначена для радіального ущільнення. Обойма спирається на цапфи шестерень  своїми опорними поверхнями.

З допомогою манжети  радіального ущільнення формується камера тиску, де виникає зусилля, під впливом якого обойма підлягає до зубцям шестерень. Перекриття проміжку між підтискною обоймою і корпусом гідронасоса здійснюється за допомогою опорної пластини. По у міру того, як відбувається знос опорних поверхонь, обойма  компенсує радіальний проміжок між власною ущільнювальною поверхнею і зубцями шестерень. Торці шестерень насоса шестерного НШ-100А-3 ущільнюються за допомогою двох платників, які підтискаються під впливом зусилля, що виникає в камерах тиску. Камери обмежені манжетами.

Зусилля, яке створюється в камерах підтискної обойми, обмежених манжетами, слугує врівноваженою для зусиль, що діють на підтискну обойму та переданих з камер платників. Приводний вал насоса ущільнюють манжети. Опорний  и стопорний  кільця оберігають манжети  от механічних пошкоджень. Втулка центрувальна слугує перешкодою для повороту хитального вузла під час роботи гідронасоса. Роз'єм корпусу та кришки насоса ущільнюється за допомогою гумового кільця и скріплений болтами.
