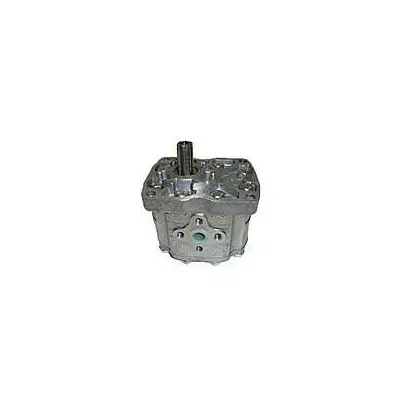

Насос шестерний НШ-14У-3

Насоси шестерні НШ14Г-3, НШ14В-3, НШ14Д-3 (правого обертання) і насоси НШ14Г-3Л, НШ14В-3Л, НШ14Д-3Л (лівого обертання) з робочим об'ємом 13,75 см3, з номінальним тиском на виході 16 МПа застосовуються для нагнітання робочої рідини в гідравлічні системи тракторів, сільськогосподарських та інших машин.

Насоси НШ 14Г-3, НШ14 В-3, НШ 14Д-3 випускається як лівого, так і правого обертання, залежно від збирання. Лівого обертання — обертання тягового ротора проти годинникової стрілки, правого обертання — обертання тягового ротора за годинниковою стрілкою, якщо дивитися з боку приводу.

Приклад умовного позначення насоса:
Насос НОШ14Г-3, де:
НШ — насос шестерний;
14 — робочий об'єм насоса (13,75 см3);
Г — умовне позначення заводу-виробника;
3 - номінальний тиск 16 МПа на виході насоса;
Л — напрям обертання ведучого ротора, ліве, якщо дивитися збоку приводу (праве — не позначається).

Перед монтажем насоса НШ14 перевірте, чи збігається напрямок обертання валу тягової шестерні, яке вказано на кришці насоса, з напрямком обертання привода (вихідного валу редуктора, електродвигуна тощо). Привод має унеможливлювати передавання радіальних н осьових зусиль на провідний вал насоса, а також забезпечувати можливість його радіальних перемісниць до 0,3 мм.

Насоси конструктивного виготовлення "Г" (НШ14Г-3) виготовляються зі наскрізним рівномірним корпусом, що запобігає можливості перекосу коливального вузла, що забезпечує стабільну роботу насоса впродовж усього терміну експлуатації. Насоси типорозмірного ряду груп 3 і 4 працюють у гідросистемах із тиском до 25 МПа
