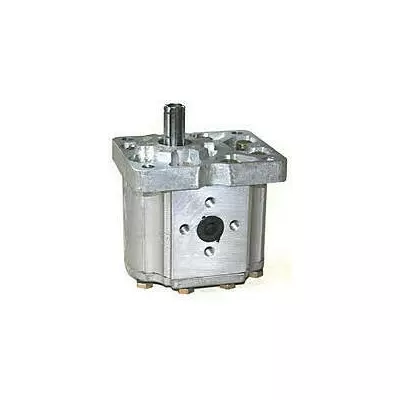

Насос шестерний НШ-16

Насоси шестерні НШ16Г-3, НШ16В-3, НШ16Д-3, НШ16Е-3, НШТТ-3 (правого обертання) і насоси НШ16Г-3Л, НШ16В-3Л, НШ16Д-3Л, НШ16Е-3Л, НШ16Т-3Л (лівного обертання) з робочим об'ємом 156 см, алемінальним тиском на виході 16 МПа застосовуються для нагнення робочої рідини в гідравлічні системи тракторів, сільськогосподарських та інших машин.

Насоси НШ 16Г-3, НШ 16В-3, НШ 16Д-3, НШ 16Е-3, НШ 16Т-3 випускається як лівого, так і правого обертання, залежно від збирання. Лівого обертання — обертання ведучого ротора проти годинникової стрілки, правого обертання — обертання тягового ротора за годинниковою стрілкою, якщо дивитися з боку приводу.

Приклад умовного позначення насоса:
Насос НШ16Г-3, де:
НШ — насос шестерний;
16 — робочий об'єм насоса (15,6 см3);
Г — умовне позначення заводу-виробника;
3 - номінальний тиск 16 МПа на виході насоса;
Л — напрям обертання ведучого ротора, ліве, якщо дивитися збоку приводу (праве — не позначається).

Перед монтажем насоса НШ16 перевірте, чи збігається напрямок обертання валу тягової шестерні, яке вказано на кришці насоса, з напрямком обертання привода (вихідного валу редуктора, електродвигуна тощо). Привод має унеможливлювати передавання радіальних н осьових зусиль на провідний вал насоса, а також забезпечувати можливість його радіальних перемісниць до 0,3 мм.

Насоси конструктивного виготовлення НШ16Г-3 виготовляються зі наскрізним рівномірним корпусом, що запобігає можливості перекосу коливального вузла, що забезпечує стабільну роботу насоса впродовж усього терміну експлуатації. Насоси працюють у гідросистемах мобільної техніки з тиском до 25 МПа
