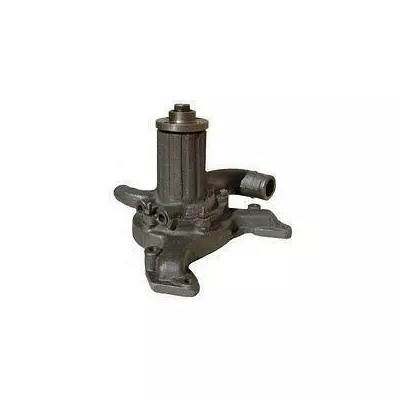

Насос водяний ЗІЛ 130

Опис товару

В системі охолодження автомобілів ЗІЛ-130 для забезпечення циркуляції рідини встановлюється водяний насос 130-1307010-Б4 відцентрового типу, який розташований у передній частині блока циліндрів. Шкив колінвала двигуна  двома ременями з'єднується зі шківом  приводу насоса та вентилятора, а третій ремінь призводить  в дію компресор.

Насос складається з корпусу, у якому розміщена крильчатка і корпусу підшипників, з'єднання яких герметизоване прокладкою. Валик насоса обертається у двох кулькопідшипниках, обладнаних сальниками, які запобігають витіканню оливи з порожнини. Передній підшипник зафіксований упорним кільцем, а заднім дистанційним втулком утримується від осьового переміщення. Крильчатка, виготовлена з пластмаси, за допомогою металевої маточини кріпиться на задньому кінці валика. Під час обертання крильчатки робоча рідина з патрубка, що підводить надходить до її центру, захоплюється лопатями та під дією відцентрових сил відкидається до стінок корпусу та далі через припливи надходить у сорочку охолодження двигуна автомобіля.

Герметичність деталей обертання, які розташовані в корпусі помпи ЗІЛ-130, забезпечується завдяки самопідтискному сальнику, встановленому в крильчатці, що складається з ущільнювальної шайби, гумової манжети і пружини, яка притискає шайбу до торця корпусу підшипників. Хрестоподібними виступами шайба входить до пази крильчатки та фіксується обоймою. На передньому кінці валика за допомогою втулки встановлена маточина кріплення шківа приводу насоса та вентилятора. У корпусі підшипників зроблений отвір, через який рідина під час зносу деталей сальника витікає назовні. Мастило підшипників відбувається через маслянку.
