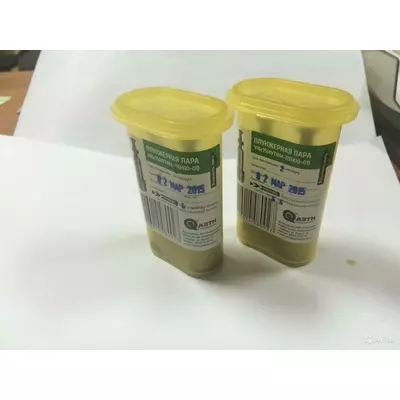

Плунжерна пара (МТЗ, ЮМЗ, Т-40) У16с15 (комплект 4 шт)

Опис товару

Плунжерна пара 4УТНМ (малюнок 1) є основним робочим органом паливного насоса і складається з плунжера (поз. 13) і втулки (поз. 12). З допомогою пари в циліндри двигуна трактора МТЗ, ЮМЗ, Т-40 відбувається під тиском подача певної кількості палива. Плунжер і втулка виконані з легованої сталі, піддані термообробці і є прецизійної парою. Зроблено це для того, щоб в умовах роботи при високому тиску забезпечувалися достатні герметичність і щільність пари, не дозволяють палива перетікати з надплунжерного простору. Тому пари підбираються спеціально і не підлягають надалі розкомплектування. Якщо з ладу виходить одна з деталей, пару замінюють повністю.

Втулка (поз. 12) пари має у верхній частині значне потовщення, оскільки це місце найбільш схильне до впливу великого тиску. Потовщення на закінчення має сходинку для посадки втулки в гніздо насосного корпусу. Верхня частина втулки має всмоктувальний (поз. 4) і перепускний (поз. 5) вікно. Паливо через усмоктувальний вікно потрапляє в надплунжерное простір, а відсічення і перепуск палива відбуваються через перепускний. Отвори з'єднані з поздовжніми каналами, що знаходяться у верхній частині корпусу насоса. Від провертання втулка фіксується штифтом, що входять до її фрезерований паз. Випадання штифта запобігає кришка люка. Змонтована втулка у верхній частині корпусу насоса.

Плунжер У16с15 (поз. 13) виконаний у вигляді циліндричного стержня з двома симетричними спіральними пазами на поверхні, один з яких ретельно оброблений і призначений для зміни кількості палива, що впорскується в циліндр двигуна. Коли кромка паза збігається з крайкою вікна (поз. 5), відбувається різке падіння тиску в просторі над плунжером і припинення подачі палива в форсунку. Другий паз плунжера призначений для вирівнювання питомого тиску, що діє на бічну частину плунжера при роботі насоса. Нижче відсічною кромки виконана кільцева канавка, яка затримує просочилося паливо. У нижній частині плунжера знаходяться два виступи, які управляють його поворотом, а також головка, на яку спирається тарілка пружини (поз. 17).

Рис.1 — Плунжерна пара 4УТНМ-1111410-01 (МТЗ, ЮМЗ, Т-40)

1 – стяжний гвинт; 2 – поворотна гільза; 3 – зубчастий вінець; 4 – всмоктуючий вікно; 5 – перепускний вікно; 6 – ущільнення; 7 – штуцер; 8 – упор пружини нагнітального клапана; 9 – пружина нагнітального клапана; 10 – сідло нагнітального клапана; 11 – нагнітальний клапан; 12 – втулка; 13 – плунжер; 14 – рейка; 15 – верхня тарілка пружини плунжера; 16 – пружина плунжера; 17 – нижня тарілка пружини плунжера.
