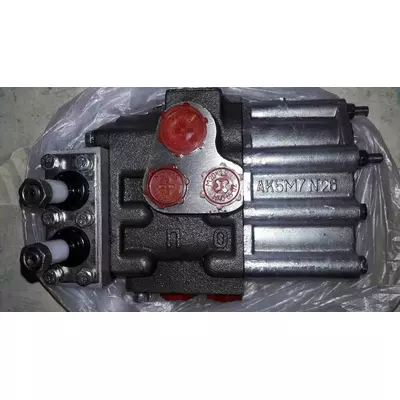

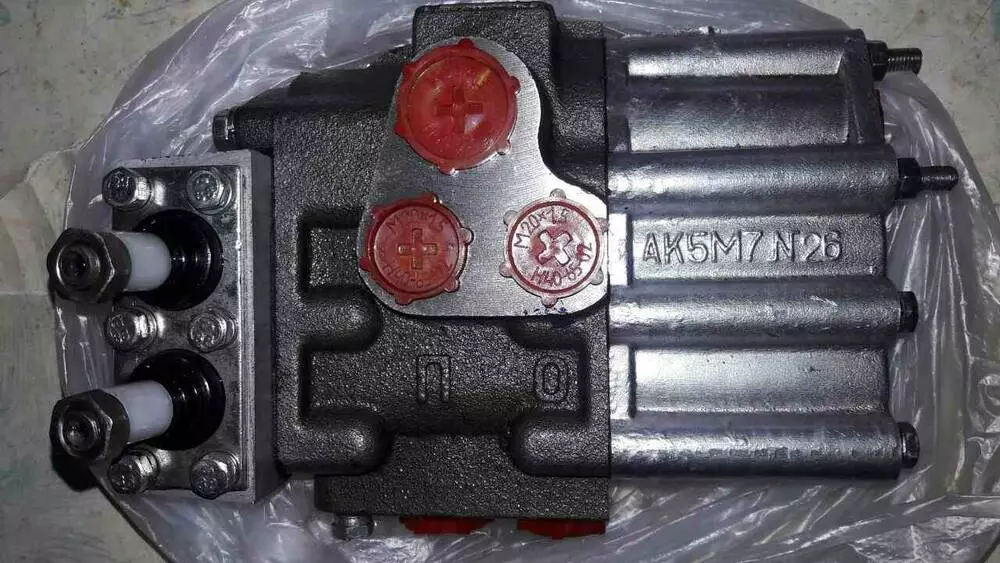

Розподільник Р80-3/1-44

Опис товару

ЗОЛОТНИКОВИЙ РОЗПОДІЛЬНИК ГІДРАВЛІЧНИЙ ТИПУ Р80

(2-х золотникові)

Призначення

Гідророзподільник золотниковий призначений для установки в гідросистеми загального призначення тракторів, сільськогосподарських і дорожніх машин з насосами продуктивністю до 80 л/хв, де виконує наступні функції:
– розподіл потоку робочої рідини, що нагнітається гідронасосом, між споживачами (силовими гідроциліндрами, гидродвигунами тощо);
– захист від перевантажень гідросистеми в позиціях золотника "Підйом" і "Опускання примусове" (режим запобіжного клапана);
– розвантаження гідросистеми при нейтральній позиції золотника допомогою переливу робочої рідини в бак (холостий хід).

Технічні характеристики

• Конструктивне виконання - моноблочний, клапан-але-золотниковий
• Гідроклапан - непрямої дії запобіжно-переливний
• Число золотників - 2
• Керування золотником - ручне
• Умовний прохід - 16 мм
• Витрата робочої рідини, л/хв
  • номінальний 80
  • максимальний 120
  • мінімальний 20
• Тиск розвантаження - МПа, не більше 0,3
• Робоча рідина - масла з кінематичною в'язкістю в пре-справах 60 мм2/с....70 мм2/с
• Клас чистоти, не грубіше 16
• Тонкість фільтрації, мкм 25
• Внутрішня герметичність, що обмежує просад-ку піднятого штока циліндра з вантажем за 30 хв, см3
  при Рст=7,0 МПа 150

Правила транспортування та зберігання

Гідророзподільник повинен зберігатися в упаковці або без неї в сухому добре провітрюваному приміщенні. При зберіганні повинна бути забезпечена з-хранность консервуючої мастила на зовнішніх нефарбованих поверхнях.

Всі вивідні отвори, які належить використовувати як присоедине-ня до гідросистемі машини, повинні бути закриті гумовими або пластмас-совим пробками, інші отвори – металевими заглушками.

При транспортуванні слід оберігати тару з гидрораспределите-лями від різких ударів і впливу атмосферних опадів.

Вказівки по експлуатації

Гідророзподільник золотниковий повинен експлуатуватися з насосами типу НШ 10-3, НШ32-3 або НШ50-3.
Гідророзподільник повинен бути розміщений на машині не нижче, ніж на рівні верхньої точки масляного бака.
Перед установкою гідророзподільника в гідросистему машини слід видалити гумові або пластмасові пробки, якими були тимчасово за-криті приєднувальні отвори в корпусі.
З'єднувальна арматура повинна забезпечувати повну герметичність.
Для забезпечення тиску зливу 0,3 МПа патрубок зливу повинен мати внутрішній діаметр 25 мм, не менше.
При низьких температурах навколишнього повітря гідросистему перед початком роботи слід прогріти.
При тривалій роботі температура робочої рідини не повинна перевищувати 80 С.
Для безвідмовної роботи розподільника необхідна ретельна фільтрація масла, що досягається установкою фільтру в заливну горловину бака і в зливну магістраль гідросистеми.
Необхідно ретельно стежити за станом фільтрів гідросистеми, так як забруднення масла може порушити роботу клапанів гідророзподільника і пристроїв автоматичного повернення золотників.
При роботі з навісним сільськогосподарським знаряддям золотник повинен перебувати у позиції "Плаваюча". Установка золотника в позицію "Нею-тральная" при працюючому знарядді може привести до поломки циліндра.
Золотники, які не використовуються в роботі, повинні бути встановлені в позицію "Нейтральна".
Не слід примусово утримувати в позиціях "Підйом" і "Опускання примусове" після закінчення робочого ходу керованого гідродвигуна щоб уникнути перегріву гідросистеми

Структура позначення гідророзподільників типу Р80

Р 80 3 / Х - ХХ

Р - розподільник

80 - номінальна витрата, л/хв

3 - код тиску

Х - код експлуатаційного призначення

ХХ - коди типів золотників
(порядок кодування від переливного клапана)

Класифікація гідророзподільника золотникового по тиску (3-е виконання по тиску)

• Номінальний тиск - МПа 16
• Максимальний тиск - МПа 20,0
• Тиск настроювання запобіжного клапана - МПа* 20,0-2,0
  *За погодженням із замовником тиск налаштування може бути в межах 5-20 МПа.

Класифікація розподільників за експлуатаційним призначенням

Код Експлуатаційне призначення
1 для автономного застосування в гідросистемах
2 для застосування разом з гідророзподільником коду 3
3 для застосування разом з гідророзподільником коду 2

Приклади позначення: Р80 3/1-22, Р80 3/2-44

УВАГА: При автономному застосуванні розподільників з кодом 2 виникає високий тиск в системі при нейтральній позиції золотника.*

*Як виняток допускається автономне застосування розподільників при установці замість заглушки До 1/4// додаткового патрубка, з'єднаного зі зливом.
