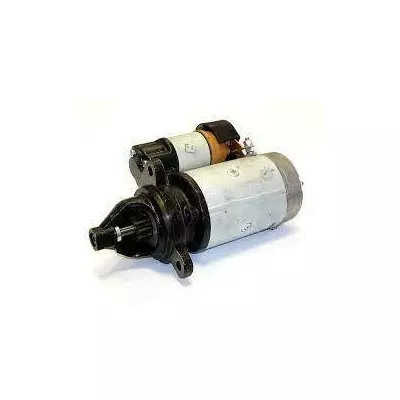

Стартер ГАЗ-53 СТ230А1-3708000

Опис товару

Запуск двигуна автомобіля ГАЗ-53 здійснюється четырехщеточным з чотирма полюсами стартером СТ230А1 з електромагнітним тяговим реле. Місце установки стартера – права сторона двигуна з кріпленням до картера зчеплення. Вал стартера (малюнок 1) здійснює обертання в трьох бронзографитных підшипниках. Підшипники встановлені в кришках (поз. 2, 11) корпусу (поз. 4) і в проміжній опорі (поз. 5). Якір (поз. 17) складається з вала, обмотки, залізного пакету і колектора (поз. 19). На кришці (поз. 2) розташовані щеткодержатели (поз. 21) із щітками (поз. 20) і пружинами (поз. 22).

У корпусі стартера ГАЗ-53 розміщені чотири полюси з обмотками (поз. 16) порушення. На кришці (поз. 11) знаходиться тягове реле (поз. 18) електромагнітного типу з вимикачем, призначене для забезпечення зачеплення шестерні приводу і зубчастого вала маховика двигуна. Крім того, реле включає електричний ланцюг стартера. Котушка реле складається з утримуючою (поз. 28) обмотки і втягує (поз. 29). У кришці (поз. 11) розміщений привід, який включає в себе шестерню, муфту вільного ходу (поз. 7) і направляючу втулку. Муфта вільного ходу забезпечує захист від "розносу" обмотки і колектора якоря стартера.

При повороті ключа запалювання за годинниковою стрілкою (положення пуску) відбувається включення електричного ланцюга додаткового реле. Через його контакти передається живлення від акумуляторної батареї до тягового реле, якір якого (поз. 31) під впливом електромагнітних полів двох обмоток втягується і вводить в зачеплення за допомогою важеля шестерню, включаючи в кінці ходу електричне коло стартера СТ230А1. Після запуску двигуна ключ запалювання потрібно негайно відпустити: ланцюг додаткового реле розімкнеться і станеться виключення тягового реле.

Рис.1 — Стартер СТ230А1 автомобіля ГАЗ-53

1, 25, 30 – ущільнювальні кільця; 2 – кришка зі сторони колектора; 3 – стяжний болт; 4 – корпус; 5 – проміжна опора; 6 – втулка відводки; 7 – муфта вільного ходу; 8 – стопорне кільце; 9 – упорна шайба; 10 – підшипник; 11 – кришка зі сторони приводу; 12 – втулка упорна; 13 – вісь важеля; 14 – важіль привода; 15 – втулка; 16 – обмотка збудження; 17 – якір; 18 – тягове реле; 19 – колектор; 20 – щітка; 21 – щіткотримач; 22 – пружина щітки; 23 – захисний ковпак; 24 – кришка тягового реле; 26 – контактний диск; 27 – контактний болт; 28 – утримуюча обмотка; 29 – втягує обмотка; 31 – якір тягового реле; 32 – сильфон; 33 – пружина; 34 – упорна шайба; 35 – шток; 36 – фланець кріплення тягового реле.
