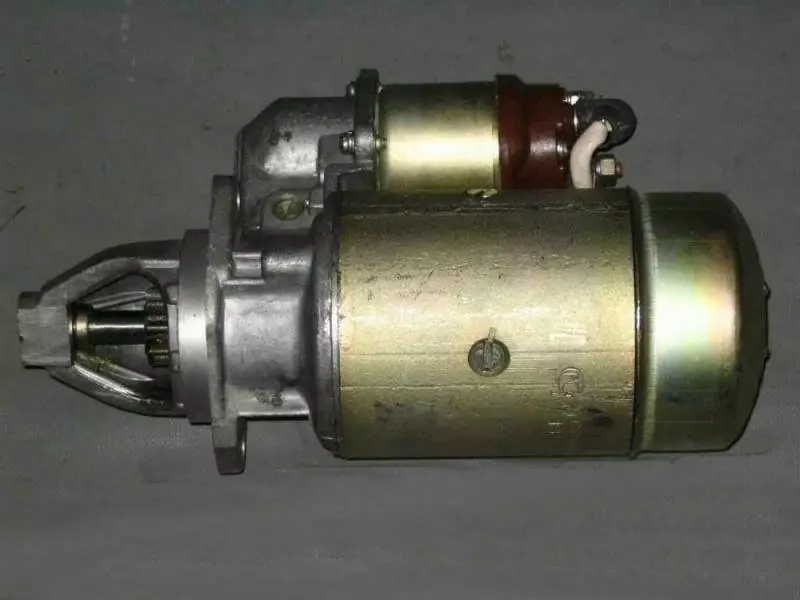

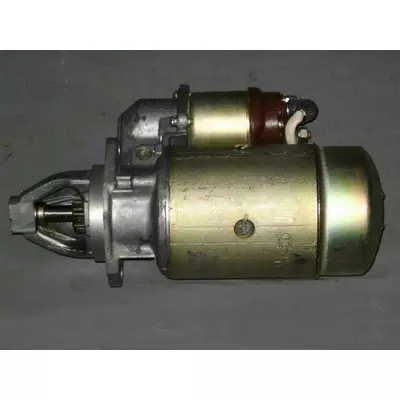

Стартер Зіл-130 СТ230К4 (аналог СТ130А3)

Опис товару

Запуск двигуна автомобіля Зил-130 здійснюється дистанційно за допомогою стартера СТ230К4-370800, який розташований з лівої сторони двигуна. Стартер являє собою електродвигун постійного струму з електромагнітним реле і механізмом приводу (малюнок 1). На корпусі стартера (поз. 24) змонтовано електромагнітне тягове реле (поз. 25), який призначений для замикання контактів електроланцюга стартера і для примусового введення шестерні (поз. 20) приводу в зачеплення з маховиком двигуна. Привід переміщається по стрічкової різьбі, нарізаною на валу якоря (поз. 14). Дане зачеплення разобщается під дією поворотної пружини, яка встановлена на реле.

При пуску двигуна реле приходить в дію, і відбувається збудження обох його обмоток. Плунжер втягується електромагнітом і відбувається введення в зачеплення вузла приводу і маховика двигуна з допомогою важеля (поз. 28).

Для збільшення терміну експлуатації стартера Зіл-130 потрібно дотримуватися наступні умови: 1) не тримати стартер включеним більше 10 секунд, оскільки це може призвести до перегріву стартера; 2) розбирання стартера виробляти тільки в майстернях, які володіють необхідним для цього обладнанням; 3) не включати стартер СТ230К4 під час роботи двигуна; 4) не чіпати автомобіль з місця, прокручуючи трансмісію стартером через двигун; 5) негайно відключати стартер після запуску двигуна за умов експлуатації механізму вільного ходу приводу, розрахованих на його нетривалу роботу.

Рис.1 — Стартер СТ230К4 автомобіля Зіл-130

1 – стартер в зборі; 2 – щиток стартера; 3 – реле включення стартера; 4 – вимикач запалювання; 5 – шпилька стяжна; 6 – кришка зі сторони колектора; 7 – шайба; 8 – пружина щітки; 9 – траверса в зборі; 10 – щіткотримач; 11, 12 – котушка полюсів в зборі; 13 – колектор; 14 – якір; 15 – підшипник; 16 – шайба; 17 – чашка; 18, 19 – пружини; 20 – направляюча втулка з шестірнею; 21 – втулка відводки; 22 – контактний диск; 23 – гвинт полюса; 24 – корпус стартера в зборі; 25 – реле стартера в зборі; 26 – захисний кожух; 27 – прокладка; 28 – важіль у зборі; 29 – кришка зі сторони приводу; 30 – вкладиш; 31 – фільц; 32 – заглушка; 33 – контактні болти; 34 – ізоляційна прокладка; 35 – контакт гнучкий.
