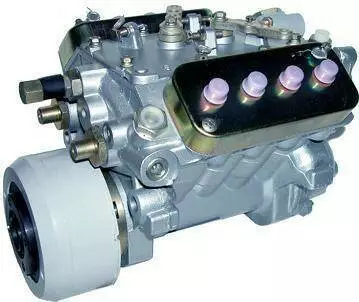

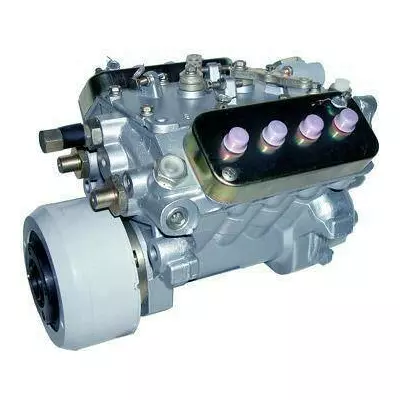

Толивний насос високого тиску ТНВД КАМАЗ

Опис товару

Паливний насос високого тиску ТНВД Камаз 740 (є в наявності тнуд на євро камаз) ТНВД Камаз призначений для подавання в циліндри двигуна в певні мом

Паливний насос високого тиску ТНВД Камаз 740 (є в наявності тнвд на євро камаз)

ТНВД Камаз призначений для подавання в циліндри двигуна в певні моменти часу суворо дозованих порцій палива під високим тиском.

У корпусі встановлені вісім секцій, кожна складається з корпусу, втулки плунжера, плунжера, поворотної втулки, нагнітального клапана, притисненого до втулки плунжера штуцером через ущільнювальну прокладку. Плунжер здійснює зворотно-поступальний рух під дією кулачка вала та пружини. Штовхач від повертання в корпусі зафіксований сухарем. Кулячковий вал обертається в роликових підшипниках, встановлених у кришках і прикріплених до корпусу насоса. Осьовий проміжок кулачкового вала регулюється прокладками. Зазор має бути не більш ніж 0,1 мм.

Для збільшення подавання палива плунжер повертають втулкою, з'єднаною через вісь повідця з рейкою насоса. Рейка переміщається в напрямних втулках. Виступний її кінець закритий корком. З протилежного боку насоса міститься болт, який регулює подавання палива всіма секціями насоса, болт закритий корком і запломбірований.

Паливо до насоса підводиться через спеціальний штуцер, до якого болтом прикріплена трубка низького тиску. Далі за каналами в корпусі паливо надходить до впускних отворів втулок плунжерів.

На передньому торці корпусу в місці виходу палива з насоса встановлений перепускний клапан, який відкривається за тиску 60-80 кПа (0,6-0,8 кгс/см2). Тиск відкривання клапана регулюється підбіром регулювальних шайб усередині корка та клапана.

Змащування насоса циркуляційне, пульсувальне, під тиском від загальної мастильної системи двигуна.

ТНВД Камаз складається з таких елементів:

Корпус, штовхач, пружина штовхача, поворотна втулка, рейки, корпус секції ТНВД, плунжер, втулка плунжера, корпус нагнітального клапана, нагнітальний клапан, штуцер, ручний паливопідкачувальний насос, паливний насос низького тиску, корпус насоса низького тиску, штовхач, сухар провідного зубчастого колеса регулятора, задня кришка регулятора, регулювальні прокладки, державка вантажів, вісь вантажу, упорний підшипник, вантаж, муфта, палець, поворотна пружина важеля зупинки, коректор, верхня кришка регулятора, важіль пружини регулятора, перепускний клапан, втулка рейки ТНВД, пробка рейки, муфта оперення впорскування палива, підшипник, кулачковий вал, в провідне зубчасте колесо, фланець, ексцентрик приводу насоса низького тиску, важіль стартової пружини, пружина регулятора, стартова пружина, важіль рейок, важіль регулятора, вісь важелів регулятора, штифт, що регулює болт подавання палива.
